多角度色差儀的測量數據一般怎么分析？

多角度色差儀是指擁有多個角度的色差儀，這類色差儀一般根據光源照射角度的不同，可以分為不同的角度，比較常見的角度有15°、25°、45°、75°和110°。多角度色差儀測量的是不同角度的散射光，那么，多角度色差儀的測量數據一般怎么分析？本文對多角度色差儀數據分析方法做了介紹。

多角度色差儀測量角度介紹：

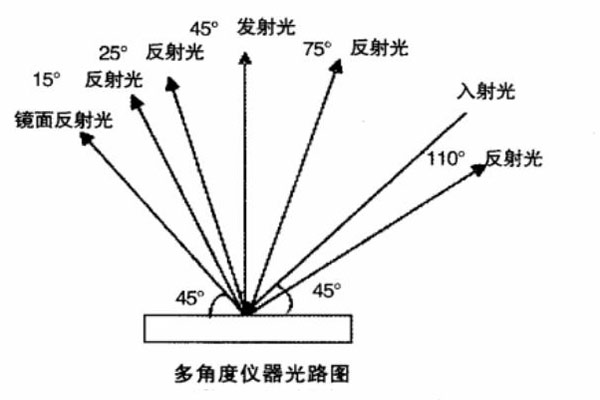

多角度色差儀通常的光路結構如下圖所示：

通常我們控制的是5個角度的顏色數據，這里就以5角度結構為例，可以看到，光源位于與法線呈45°位置，共有五個接收器，這五個接收器分別與鏡面反射線呈15°、25°、45°、75°和110°。其比單角度結構儀器多了4個接收器，其測量的是不同角度的散射光。

45°照明時，為了區分這些角度，依次將其表示為：45as15°，45as25°，45as45°，45as75°，45as110°，as之前的數字表示光源與法線的角度值，as之后的數字為接收器與鏡面反射光的角度值。

特殊效果樣品在觀測角度發生變化時，除了明度發生變化外，其色相也發生變化，特別是15°附近位置；而且當光源位置發生變化時，15°位置的色相會有顯著變化。

如光源結構圖所示，光源是在儀器的一側，而并非是在測量點的正上方，儀器旋轉90°或180°測量，那就相當于光源位置以及觀察角度都發生了變化，這樣就導致了以上我們測試數據的變化。

多角度色差儀測量數據分析方法：

1.基本參數分析

L*值：表示顏色的明度，取值范圍從0黑色到100白色。通過比較不同角度下的L值，可以了解物體表面在不同觀察角度下的明亮程度變化。如果L值在各個角度下較為穩定，說明物體表面的光澤度均勻；若L*值變化較大，則可能存在表面光澤不均勻或顏色分布不均的情況。

a*值：表示顏色在紅-綠軸上的位置，正值代表紅色調，負值代表綠色調。分析不同角度下的a值，能判斷顏色在紅綠色方向上的偏向及變化程度。

b*值：表示顏色在黃-藍軸上的位置，正值代表黃色調，負值代表藍色調。類似于a值，通過觀察b值在不同角度的變化，可了解顏色在黃藍色方向上的特征。

2.色差分析

總色差ΔE：是衡量兩個顏色之間差異程度的綜合指標，它綜合考慮了L、a*、b三個參數的變化。ΔE值越大，說明兩個顏色之間的差異越明顯。在實際應用中，通常會設定一個允許的色差范圍，若測量得到的ΔE值超出此范圍，則表示產品顏色不符合要求。

單項色差：除了總色差，還可以分析L*、a*、b單項的色差，即ΔL、Δa*、Δb*。ΔL反映了明度的差異，Δa和Δb分別反映了紅-綠和黃-藍方向上的顏色差異。通過分析單項色差，可以更具體地了解顏色差異是由哪個方面引起的。

3.角度相關性分析

繪制顏色參數隨觀察角度變化的曲線，分析曲線的走勢和變化規律。如果曲線較為平坦，說明顏色在不同角度下相對穩定，角度對顏色的影響較小；若曲線波動較大，表明顏色對觀察角度較為敏感，在不同角度下會呈現出明顯的顏色變化。另外，在同一角度下，對比不同樣品的顏色參數和色差，評估不同樣品之間的顏色一致性。

多角度色差儀測量數據分析注意事項：

1.需要了解每個角度下的反射率

反射率是指物體表面反射的光線與入射光線的比例。高反射率意味著物體表面反射了更多的光線，而低反射率則意味著物體表面吸收了更多的光線。通過比較不同角度下的反射率數據，我們可以評估物體表面的反射特性和顏色均勻性。

2.需要關注色度坐標的變化

色度坐標是指顏色的三個基本屬性：紅色、綠色和藍色（RGB）。在多角度色差儀的測量結果中，不同角度下的色度坐標可能會有所不同。如果色度坐標的變化較大，則說明物體表面的顏色不均勻。

3.需要關注顏色差異的數據

顏色差異是指兩個物體表面顏色之間的差異程度。在多角度色差儀的測量結果中，顏色差異的數據可以幫助我們評估物體表面的顏色差異和一致性。如果顏色差異較大，則說明物體表面的顏色不均勻或者存在顏色偏差。

在實際應用中，我們可以通過比較不同角度下的測量數據來判斷物體表面的顏色均勻性和一致性。如果數據存在較大差異，則需要進行相應的調整和修正，以確保生產出的產品符合質量要求。
